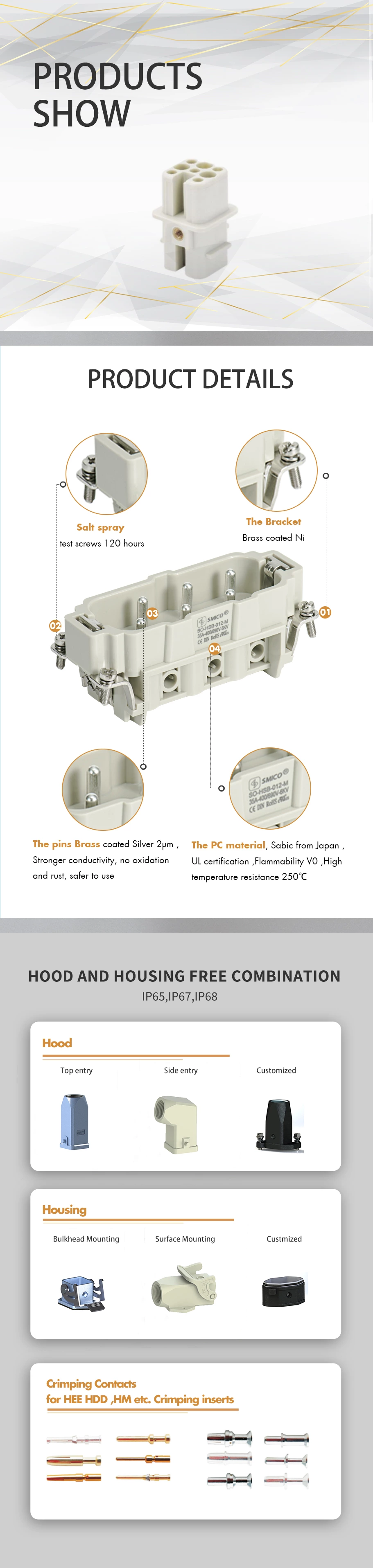

Conector industrial multihembra de alta resistencia de 7 pines HD
- Parte:
- SO-HD-007-FC
- Número de contactos:
- 7
- Corriente nominal:
- 10A
- Conductor de tensión nominal:
- 250 V
- Certificación de productos:
- UL CUL CE ROHS DMT
- Número de pedido:
- 09210073131
- Detalles del Embalaje:
- Cajas de Exportación Estándar
- Tiempo de Entrega:
- Dentro de 7 Días
- Términos de Pago:
- L/C, T/T, Western Union, Paypal
- Capacidad de Suministro:
- 100000 piezas por mes
Conector industrial multihembra de alta resistencia de 7 pines HD
| Inserciones | Carcasa adecuada: 3AHood/Carcasa |
| Número de contactos | 7 |
| Datos eléctricos según EN 61 984 | |
| ---Corriente nominal | 10A |
| ---Conductor de tensión nominal | 250 V |
| ---Tensión de impulso nominal | 4 kV |
| ---Grado de contaminación | 3 |
| ---Tensión nominal según UL/CSA | 600 V |
| Resistencia de aislamiento | ≥10^10Ω |
| Material | policarbonato |
| Limitar las temperaturas | -40℃...+125℃ |
| Inflamabilidad según UL 94 | V0 |
| Vida útil mecánica (ciclos de apareamiento) | ≥500 |
| Contactos | |
| Material | aleación de cobre |
| Superficie | chapado en oro duro |
| bañado en plata dura | |
| Resistencia de contacto | ≤3 mΩ |
| Terminal de crimpeado | |
| ---Calibre Wrie | 0,14-2,5 mm² |
| ---AWG | 26-14 |
El conector de servicio pesado SMICO puede coincidir con los siguientes intercambiables.
El capó y la carcasa para H3A.
| Proveedor | Inserto de enchufe | Inserto de enchufe |
| SMICO | SO-HD-007-MC | SO-007-FC |
| H | '09210073031 | '09210073131 |
| ILME | CDM 07 | CDF 07 |
| TE | ||
| ÉPICA DE LAPP | 11.2505 | 11.2515 |
| FÉNIX | ||
| MOLEX | ||
| WEIDMULLER | HDC HD 7 MC | HDC HD 7 FC |
| WIELAND | 73.710.0753.0 | 73.700.0753.0 |
| ANFENOL |
Hay muchos tipos de conectores de alta resistencia, como conectores circulares, conectores rectangulares de alta resistencia, etc., pero el proceso de fabricación sigue siendo el mismo, generalmente dividido en cuatro etapas: estampado, galvanoplastia, pulverización y ensamblaje.
