Conector de alta resistencia de 144 pines tipo rectangular
- Parte:
- SO-HDD-144-MC
- Número de contactos:
- 144 PINES
- Corriente nominal:
- 10A
- Conductor de tensión nominal:
- 250 V
- Certificación de productos:
- UL CUL CE ROHS DMT
- Detalles del Embalaje:
- Cajas de Exportación Estándar
- Tiempo de Entrega:
- Dentro de 7 Días
- Términos de Pago:
- L/C, T/T, Western Union, Paypal
- Capacidad de Suministro:
- 100000 piezas por mes

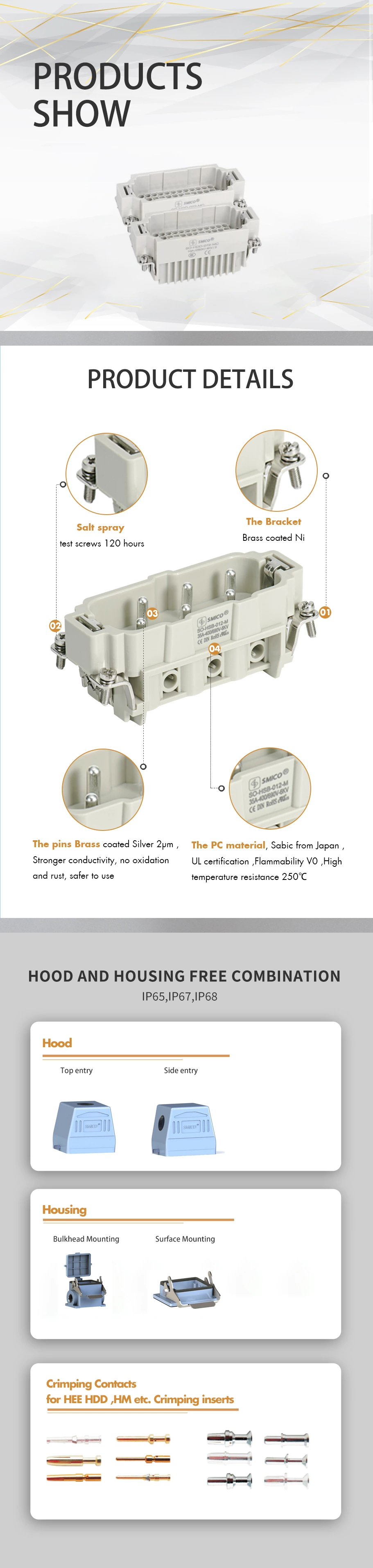

Conector de alta resistencia de 144 pines tipo rectangular
144 polos + PE, terminal de crimpado macho de 10 A:
| Inserciones | Carcasa adecuada: 32B Capucha/Carcasa |
| Número de contactos | 144 |
| Datos eléctricos según EN 61 984 | |
| ---Corriente nominal | 10A |
| ---Conductor de tensión nominal | 250 V |
| ---Tensión de impulso nominal | 4 kV |
| ---Grado de contaminación | 3 |
| ---Grado de contaminación 2 también | 10 A 230/400 V 4 kV 2 |
| ---Tensión nominal según UL/CSA | 600 V |
| Resistencia de aislamiento | ≥1010 Ω |
| Material | policarbonato |
| Limitar las temperaturas | -40℃...+125℃ |
| Inflamabilidad según UL 94 | V0 |
| Vida útil mecánica (ciclos de apareamiento) | ≥500 |
| Contactos | |
| Material | aleación de cobre |
| Superficie | chapado en oro duro |
| bañado en plata dura | |
| Resistencia de contacto | ≤3 mΩ |
| Terminal de crimpeado | |
| ---Calibre Wrie | 0,14-2,5 mm² |
| ---AWG | 26-14 |
El conector de servicio pesado SMICO puede coincidir con los siguientes intercambiables.
El capó y la carcasa para H16B.
| Proveedor | Inserto de enchufe | Inserto de enchufe |
| SMICO | SO-HDD-144-MC | SO-HDD-144-FC |
| H | 09160723001 09160723011 | 09160723101 09160723111 |
| ILME | CDDM 72 CDDM 72 N | CDDF 72 CDDF 72 N |
| TE | ||
| ÉPICA DE LAPP | 11.2852 11.2854 | 11.2862 11.2864 |
| FÉNIX | 1584075 1584088 | 1584091 1584101 |
| MOLEX | ||
| WEIDMULLER | Disco duro HDC de 72 MC Disco duro HDC de 72 MC 73-144 | Disco duro HDC de 72 FC Disco duro HDC de 72 FC 73-144 |
| WIELAND | 73.810.4253.0 | 73.800.7253.0 |
| ANFENOL |
