Conectores eléctricos de alimentación de crimpado hembra de 10 pines serie HEE
- Parte:
- SO-HEE-010-FC
- Número de contactos:
- 10 pines
- Corriente nominal:
- 16A
- Conductor de tensión nominal:
- 500 V
- Certificación de productos:
- UL CUL CE ROHS DMT
- Número de pedido:
- 09320103101
- Detalles del Embalaje:
- Cajas de Exportación Estándar
- Tiempo de Entrega:
- Dentro de 7 Días
- Términos de Pago:
- L/C, T/T, Western Union, Paypal
- Capacidad de Suministro:
- 100000 piezas por mes

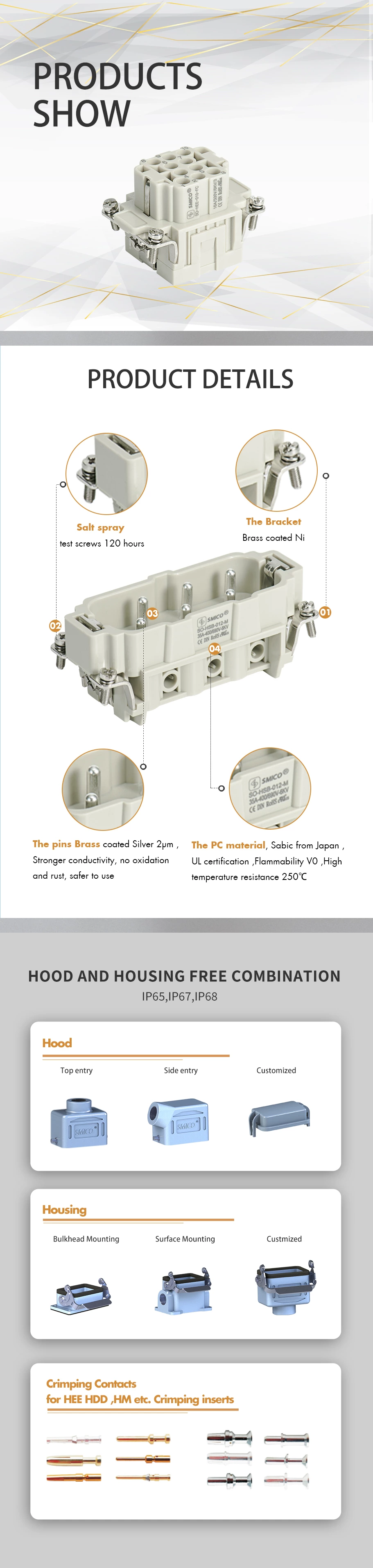

Conectores eléctricos de alimentación de crimpado hembra de 10 pines serie HEE
Conectores de alimentación eléctrica de crimpeado hembra de 10 pines serie HEE para potencia 10 A 500 V, en o por debajo de este valor, todos pueden usar y cada tipo de crimpeado se instala, es necesario usar las herramientas para crimpar
10 polos + PE, 16 A, inserto hembra de crimpado:
| Inserciones | Carcasa adecuada: 6B Capucha/Carcasa |
| Número de contactos | 10 |
| Datos eléctricos según EN 61 984 | |
| ---Corriente nominal | 16A |
| ---Conductor de tensión nominal | 500 V |
| ---Tensión de impulso nominal | 6 kV |
| ---Grado de contaminación | 3 |
| ---Grado de contaminación 2 también | 16 A 830 V 8 kV 2 |
| Tensión nominal según UL/CSA | 600 V |
| Resistencia de aislamiento | ≥1010 Ω |
| Material | policarbonato |
| Limitar las temperaturas | -40℃...+125℃ |
| Inflamabilidad según UL 94 | V0 |
| Vida útil mecánica (ciclos de apareamiento) | ≥500 |
| Contactos | |
| Material | aleación de cobre |
| Superficie | chapado en oro duro |
| bañado en plata dura | |
| Resistencia de contacto | ≤1 mΩ |
| Terminal de crimpeado | |
| ---Calibre Wrie | 0,14-4,0 mm² |
| ---AWG | 26-12 |
| ---Longitud de pelado | 7,5 mm |
El conector de servicio pesado SMICO puede coincidir con los siguientes intercambiables.
El capó y la carcasa para H6B.
| Proveedor | Inserto de enchufe | Inserto de enchufe |
| SMICO | SO-HEE-010-MC | SO-HEE-010-FC |
| H | 09320103001 | 09320103101 |
| ILME | ||
| TE | ||
| ÉPICA DE LAPP | 10.1804C0 | 10.1814C0 |
| FÉNIX | 1584774 | 1584703 |
| MOLEX | ||
| WEIDMULLER | HDC HEE 10 MC | HDC HEE 10 FC |
| WIELAND | 70.810.1056.0 | 70.800.1056.0 |
| ANFENOL |
Cómo elegir los conectores de alta resistencia SMICO:
1. Elija el inserto que necesita: cuántos pines necesita y el amperaje, el voltaje, el tipo de tornillo o el tipo de engarce.
2. Elija el capó y la carcasa: entrada superior o entrada lateral, montaje en mamparo o montaje en superficie
3. Elija el tamaño del prensaestopas, de plástico o de metal.
4. Si es de tipo engarzado, debe elegir el tamaño correcto de pines.
