HK-012/2 combinación de casquillos para conector de alta resistencia 09320123001
- Parte:
- SO-HK-012/2-MC
- Número de contactos:
- 12/2 pines
- Corriente nominal:
- 40/10A
- Conductor de tensión nominal:
- 690/250 V
- Certificación de productos:
- UL CUL CE ROHS DMT
- Número de pedido:
- 09320123001
- Detalles del Embalaje:
- Cajas de Exportación Estándar
- Tiempo de Entrega:
- Dentro de 7 Días
- Términos de Pago:
- L/C, T/T, Western Union, Paypal
- Capacidad de Suministro:
- 100000 piezas por mes
HK-012/2 combinación de casquillos para conector de alta resistencia 09320123001
El conector rectangular de servicio pesado de la serie HK conecta el área de alimentación y señal.
Tiene diferentes pines para ellos, una variedad de combinaciones, adecuadas para diferentes necesidades.
Tiene HK-004/0,HK-004/2,HK-004/8,HK-008/24,HK-006/36, etc.
Terminal de crimpeado hembra de 12+2 polos + PE, 40/10 A:
| Inserciones | Carcasa adecuada: 16B Capucha/Carcasa |
| Número de contactos | 12/2+EDUCACIÓN FÍSICA |
| Datos eléctricos según EN 61 984 | |
| Área de potencia | |
| ---Corriente nominal | 40A |
| ---Tensión nominal | 690 V |
| ---Tensión de impulso nominal | 8 kV |
| ---Grado de contaminación | 3 |
| Área de señal | |
| ---Corriente nominal | 10A |
| ---Tensión nominal | 250 V |
| ---Tensión de impulso nominal | 4 kV |
| ---Grado de contaminación | 3 |
| Tensión nominal según UL/CSA | 600/300 V |
| Resistencia de aislamiento | ≥1010 Ω |
| Material | policarbonato |
| Limitar las temperaturas | -40℃...+125℃ |
| Inflamabilidad según UL 94 | V0 |
| Vida útil mecánica (ciclos de apareamiento) | ≥500 |
| Contactos | |
| Contactos de potencia | |
| ---Material | aleación de cobre |
| ---Superficie | bañado en plata dura |
| chapado en oro duro | |
| ---Resistencia de contacto | ≤1 mΩ |
| ---Terminal de crimpeado | |
| ------mm² | 1,5-6 mm² |
| ------AWG | 16-10 |
| Contactos de señal | |
| ---Material | aleación de cobre |
| ---Superficie | bañado en plata dura |
| chapado en oro duro | |
| ---Resistencia de contacto | ≤3 mΩ |
| ---Terminal de crimpeado | |
| ------mm² | 0,14-2,5 mm² |
| ------AWG | 26-14 |
El conector de servicio pesado SMICO puede coincidir con los siguientes intercambiables.
El capó y la carcasa para H16B.
| Proveedor | Inserto de enchufe | Inserto de enchufe |
| SMICO | SO-HK-006/36-M | SO-HK-006/36-F |
| H | 09380423001 | 09380423101 |
| ILME | CXM 6/36 | CXF 6/36 |
| TE | T2120422101-000 | T2120422201-000 |
| ÉPICA DE LAPP | ||
| FÉNIX | ||
| MOLEX | ||
| WEIDMULLER | HDC S6/36 MC | HDC S6/36 FC |
| WIELAND | 72.713.4253.0 | 72.703.4253.0 |
| ANFENOL |
Conector de servicio pesado SMICO
Compatible con otras marcas
aceptamos OEM/ODM
Aceptamos colores personalizados: como azul, negro.
Las piezas populares en stock, tiempo de entrega rápido.
Embalaje de exportación: embalaje para cada artículo respectivamente o embalaje para un juego completo
Sin MOQ excepto el tipo personalizado
Conectores de alta resistencia SMICO Aplicaciones:
- Maquinaria
- Automatización
- Robótica
- Carril
- Distribución de energía
- Energía renovable
- Maquinaria de construcción
- Luz y sonido profesional

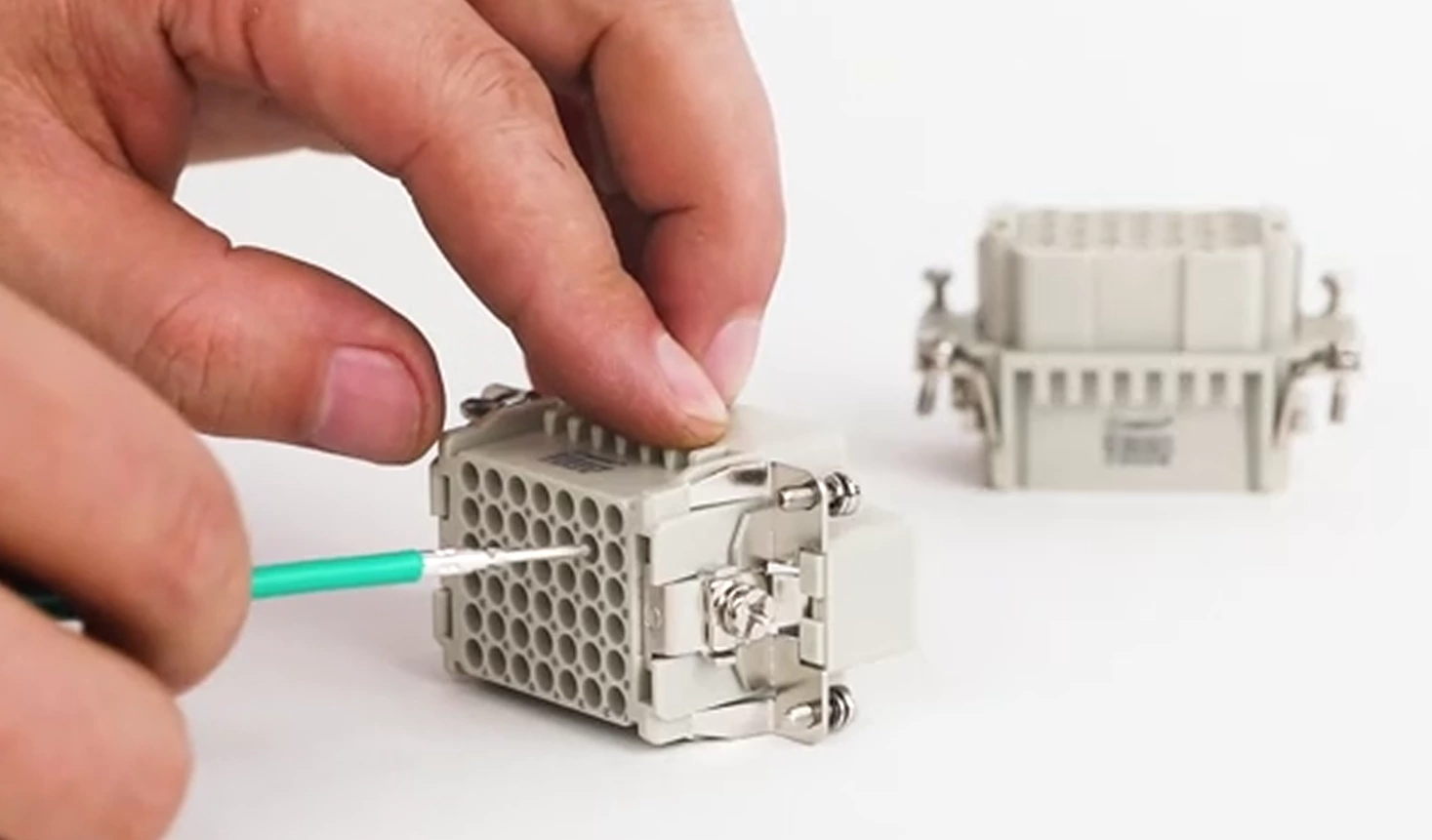

Preguntas: ¿Cómo conectar el contacto de crimpado del conector de alta resistencia? ¿Se necesitan herramientas?

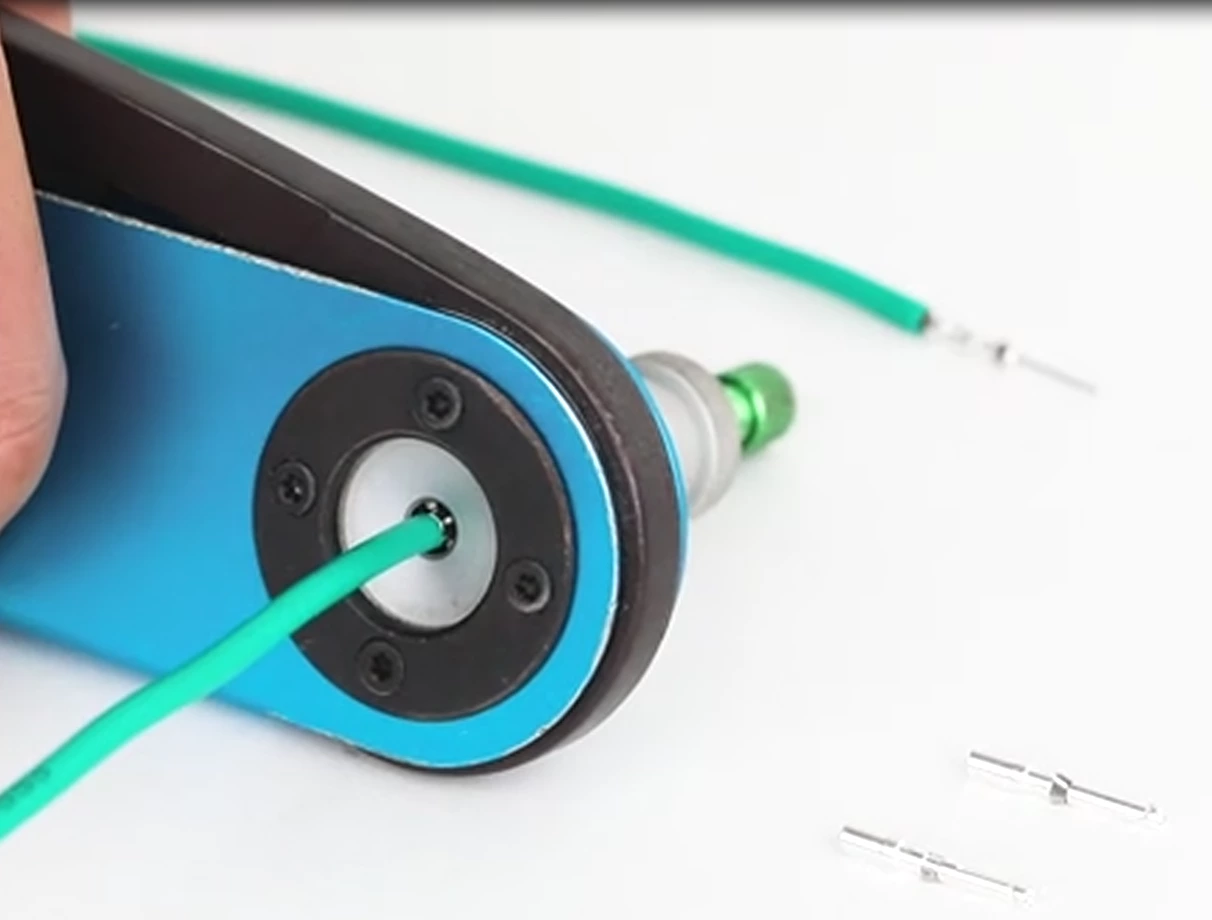

Respuesta: Sí, consulte el siguiente video, necesita las herramientas: herramienta de engarce para conectar el cable y herramienta de extracción para empujar los contactos de engarce.
