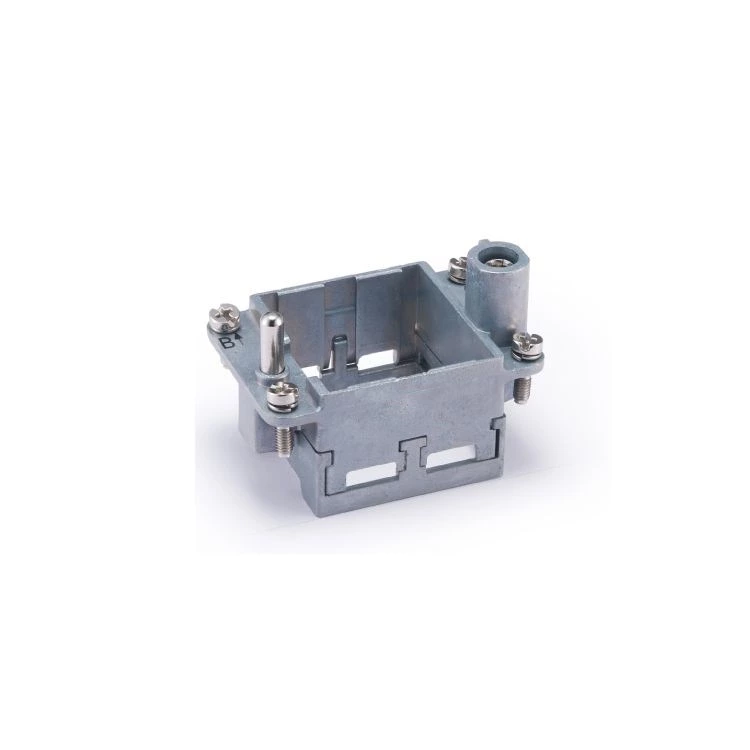

Instrucciones para el cableado y la extracción de los pines del conector de alta resistencia Cableado prensado en frío

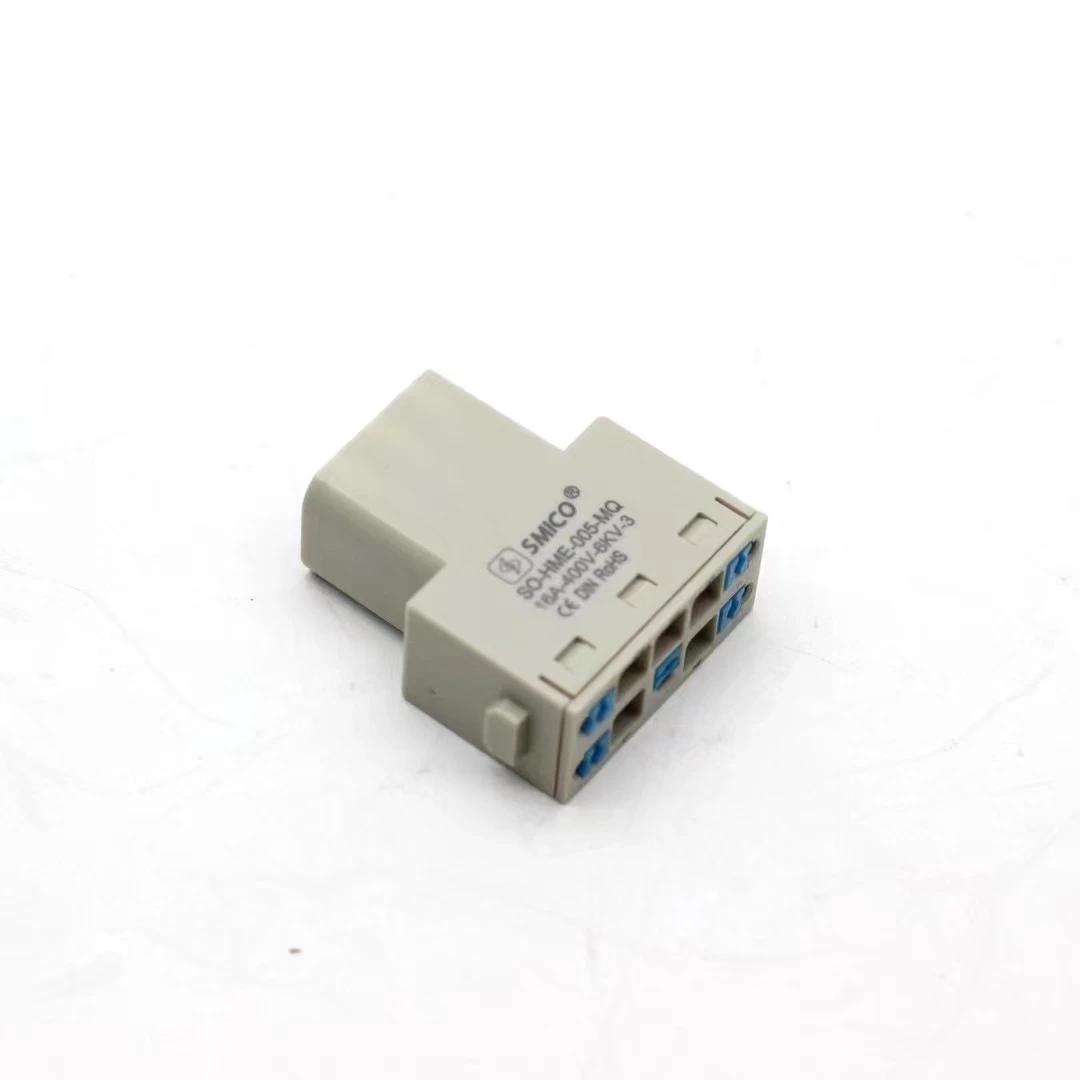

1. Instrucciones de cableado

El cableado prensado en frío de conectores eléctricos de alta resistencia incluye principalmente los siguientes pasos:

1. Prepare herramientas y materiales: Debe preparar terminales prensados en frío, pelacables, alicates de crimpado, destornilladores y otras herramientas y materiales. Al mismo tiempo, debe seleccionar terminales prensados en frío y cables con las especificaciones adecuadas para garantizar el cableado eficaz y seguro.

2. Abra la carcasa: Abra la carcasa del conector de alta resistencia. Para exponer los terminales internos, es importante desconectar la alimentación o los cables antes de abrir la carcasa para garantizar un funcionamiento seguro.

3. Pelado de cables: Utilice un pelacables para pelar la capa aislante del cable, unos 10 mm de longitud. Tenga cuidado al pelar el cable para evitar dañarlo y el terminal.

4. Crimpado: Inserte el cable pelado en el terminal prensado en frío y, a continuación, utilice las pinzas para crimpar cables para presionar firmemente el terminal prensado en frío contra el terminal del conector. Tenga en cuenta lo siguiente al crimpar:

(1) El terminal prensado en frío y el cable deben coincidir completamente para evitar que queden flojos o que haya un mal contacto.

(2) La fuerza de engarce debe ser adecuada para evitar dañar el cable o el terminal.

(3) Después de engarzar, verifique el contacto entre el cable y el terminal para asegurar un buen contacto.

5. Apriete el tornillo: Cierre la carcasa del conector eléctrico de alta resistencia y apriete el tornillo con un destornillador. Al apretar el tornillo, preste atención a los siguientes puntos:

(1) El tornillo debe estar tensado de manera uniforme para evitar que se afloje o se dañe.

(2) La secuencia de apriete debe realizarse de acuerdo con las instrucciones o regulaciones para evitar daños innecesarios.

6. Revise el cableado: Compruebe que el cableado esté firme y, si no presenta problemas, úselo. En situaciones que requieran conectar y desconectar con frecuencia, revise el cableado regularmente para ver si está suelto o dañado y repárelo a tiempo.

2. Instrucciones para retirar el PIN

Al reemplazar cables o reparar conectores, es necesario retirar las clavijas. A continuación, se presenta una introducción al método de extracción de clavijas de los conectores eléctricos de alta resistencia:

1. Prepare las herramientas: Debe preparar herramientas adecuadas, como destornilladores y manguitos. Es importante que estas herramientas sean de marcas de buena calidad para garantizar un trabajo seguro y preciso.

2. Abra la carcasa: Abra la carcasa del conector eléctrico de alta resistencia para exponer los terminales internos. Asegúrese de apagar o desconectar los cables para garantizar un funcionamiento seguro.

3. Afloje los tornillos: Utilice un destornillador para aflojar los tornillos de la carcasa del conector, pero no los retire. Tenga en cuenta que los tornillos deben estar uniformemente apretados para evitar dañar la carcasa del conector.

4. Extracción del terminal: Después de aflojar los tornillos, utilice el manguito para extraer el terminal del conector. Al extraerlo, aplique una fuerza uniforme para evitar dañar el terminal o la carcasa del conector.

5. Retire el cable: Retire el cable presionando el terminal. Al retirarlo, manipúlelo con cuidado para evitar dañar el cable o el terminal. Preste atención a la marca y el color del cable para evitar fallos en el circuito causados por errores de instalación.

6. Revise el conector después de retirar la clavija: Después de retirar la clavija, verifique si el terminal del conector está intacto y si el cable está dañado. Si hay algún problema, debe solucionarse o reemplazarse a tiempo para evitar riesgos de seguridad o fallas del circuito.

7. Tras finalizar la operación de extracción de pasadores, se debe limpiar el lugar de trabajo a tiempo y guardar las herramientas utilizadas para que se puedan encontrar y utilizar rápidamente en las próximas operaciones de operación y mantenimiento. Esto también contribuye a mejorar la eficiencia y garantizar la calidad del trabajo.
