Conectores rectangulares de alta resistencia HD-008-MC de 8 pines (HDC)
- Parte:
- SO-HD-008-MC
- Número de contactos:
- 8
- Corriente nominal:
- 10A
- Conductor de tensión nominal:
- 120V50V
- Número de pedido:
- 09360083001
- Detalles del Embalaje:
- Cajas de Exportación Estándar
- Tiempo de Entrega:
- Dentro de 7 Días
- Términos de Pago:
- L/C, T/T, Western Union, Paypal
- Capacidad de Suministro:
- 100000 piezas por mes

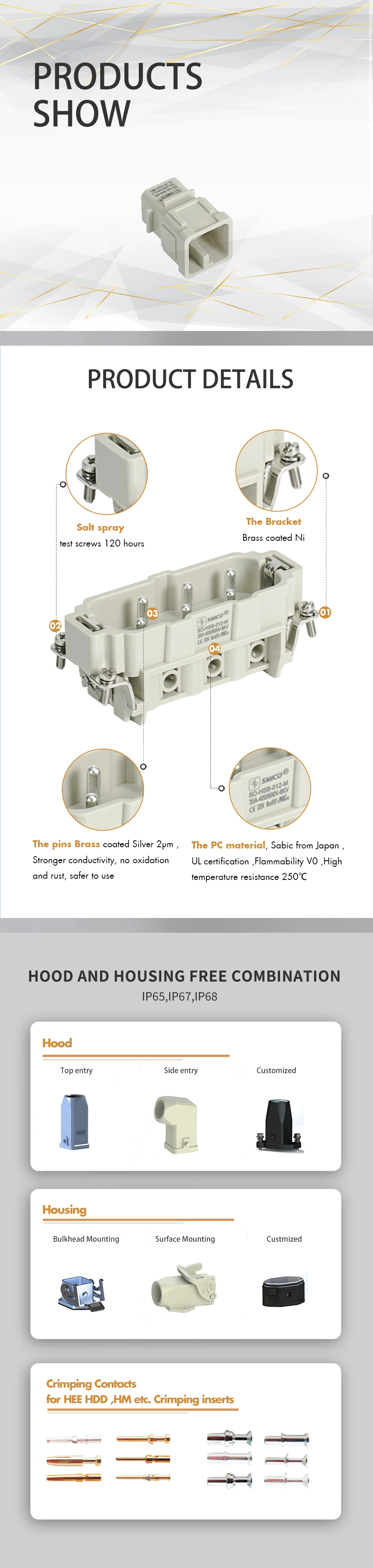

Conectores rectangulares de alta resistencia HD-008-MC de 8 pines (HDC)
Conectores rectangulares de alta resistencia HDC de 8 pines con cubierta H3A, entrada superior o lateral, pequeños y fáciles de instalar
Tecnología de terminación SMICO-Quick Lock con tiempos de cableado reducidos,
Terminación rápida que ahorra tiempo mediante el uso de contactos de engarce.
Contactos de oro y plata disponibles.
Inserto adecuado para todas las cubiertas y carcasas de plástico y metal del tamaño H3A, alta densidad de contactos.
Terminal de crimpeado macho de 8 polos + PE, 10 A:
| Inserciones | Carcasa adecuada: 3AHood/Carcasa |
| Número de contactos | 8 |
| Datos eléctricos según EN 61 984 | |
| ---Corriente nominal | 10A |
| ---Conductor de tensión nominal | 250 V |
| ---Tensión de impulso nominal | 4 kV |
| ---Grado de contaminación | 3 |
| ---Tensión nominal según UL/CSA | 600 V |
| Resistencia de aislamiento | ≥10^10Ω |
| Material | policarbonato |
| Limitar las temperaturas | -40℃...+125℃ |
| Inflamabilidad según UL 94 | V0 |
| Vida útil mecánica (ciclos de apareamiento) | ≥500 |
| Contactos | |
| Material | aleación de cobre |
| Superficie | chapado en oro duro |
| bañado en plata dura | |
| Resistencia de contacto | ≤3 mΩ |
| Terminal de crimpeado | |
| ---Calibre Wrie | 0,14-2,5 mm² |
| ---AWG | 26-14 |
El conector de servicio pesado SMICO puede coincidir con los siguientes intercambiables.
El capó y la carcasa para H3A.
| Proveedor | Inserto de enchufe | Inserto de enchufe |
| SMICO | SO-HD-008-MC | SO-HD-008-FC |
| H | 09360083001 | 09360083101 |
| ILME | CDM 08 | CDF 08 |
| TE | ||
| ÉPICA DE LAPP | 11.2525 | 11.2535 |
| FÉNIX | ||
| MOLEX | ||
| WEIDMULLER | HDC HD 8 MC | HDC HD 8 FC |
| WIELAND | 73.700.0853.0 | 73.710.0853.0 |
| ANFENOL |
Aplicación de conector de servicio pesado
Los conectores de alta resistencia se utilizan ampliamente en maquinaria de construcción, maquinaria textil, maquinaria de embalaje e impresión, maquinaria de tabaco, locomotoras eléctricas y equipos eléctricos petroquímicos que requieren conexiones eléctricas y de señal.
