Conectores de cable de alta resistencia de la serie HE de 32 pines SIBASS 09330162611 HE-032-M
- Parte:
- SO-HE-032-M
- Número de contactos:
- 32 pines
- Corriente nominal:
- 16A
- Conductor de tensión nominal:
- 500 V
- Certificación de productos:
- UL CUL CE ROHS DMT
- Número de pedido:
- 09330162611
- Detalles del Embalaje:
- Cajas de Exportación Estándar
- Tiempo de Entrega:
- Dentro de 7 Días
- Términos de Pago:
- L/C, T/T, Western Union, Paypal
- Capacidad de Suministro:
- 100000 piezas por mes
Conector de alta resistencia SIBASS - Serie HE de 32 pines Conectores de cable de alta resistencia SIBASS - China Smico Electrical

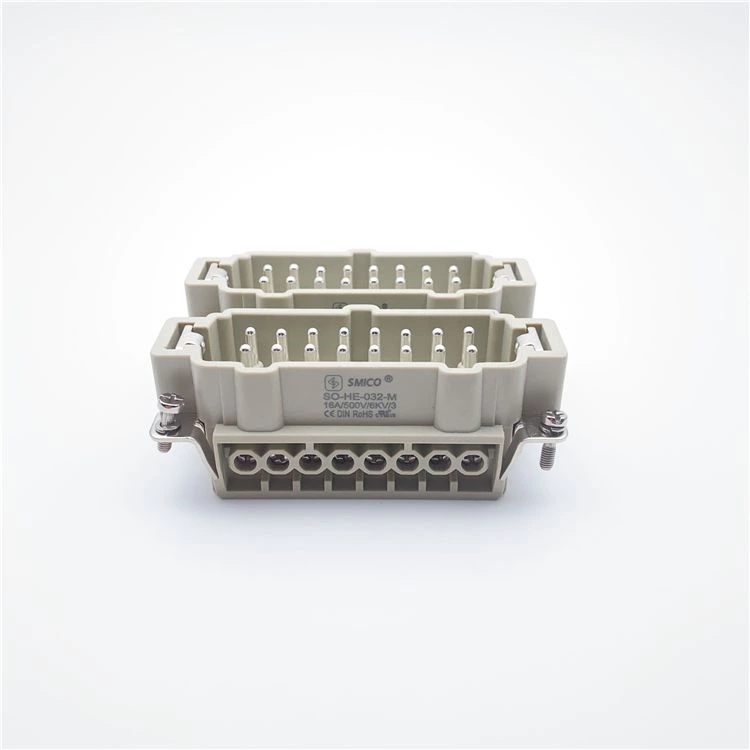

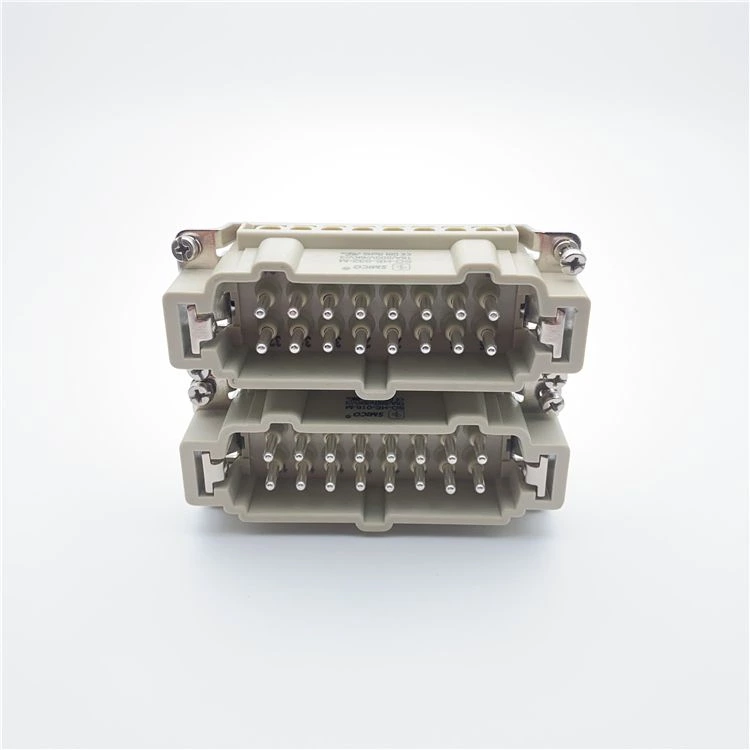

Conectores de cable de alta resistencia de la serie HE de 32 pines SIBASS

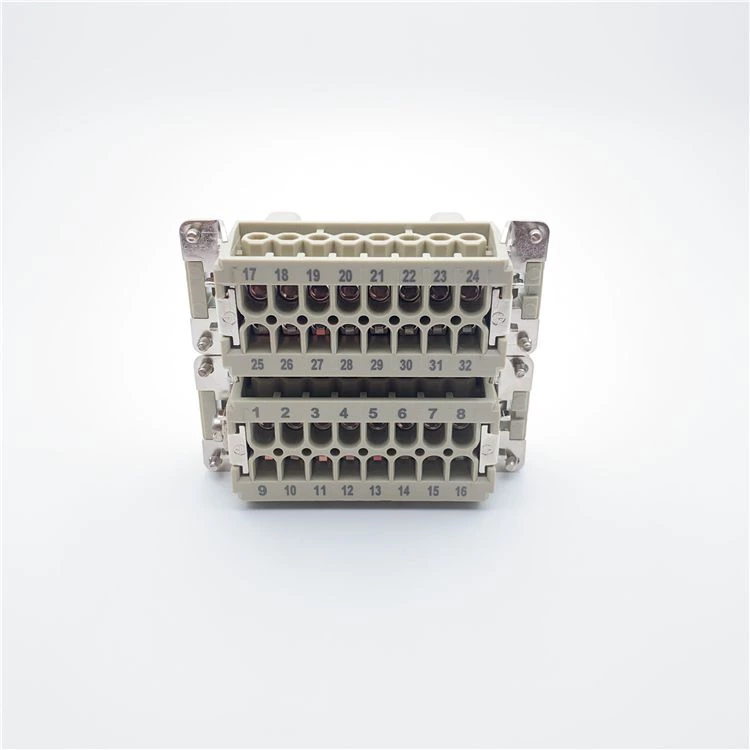

Los conectores de servicio pesado SMICO de la serie HE son de tipo popular, desde 6 pines hasta 48 pines, 32 pines son conectores 2x16 pines, este es de tipo tornillo, también tenemos engarce, tipo jaula.

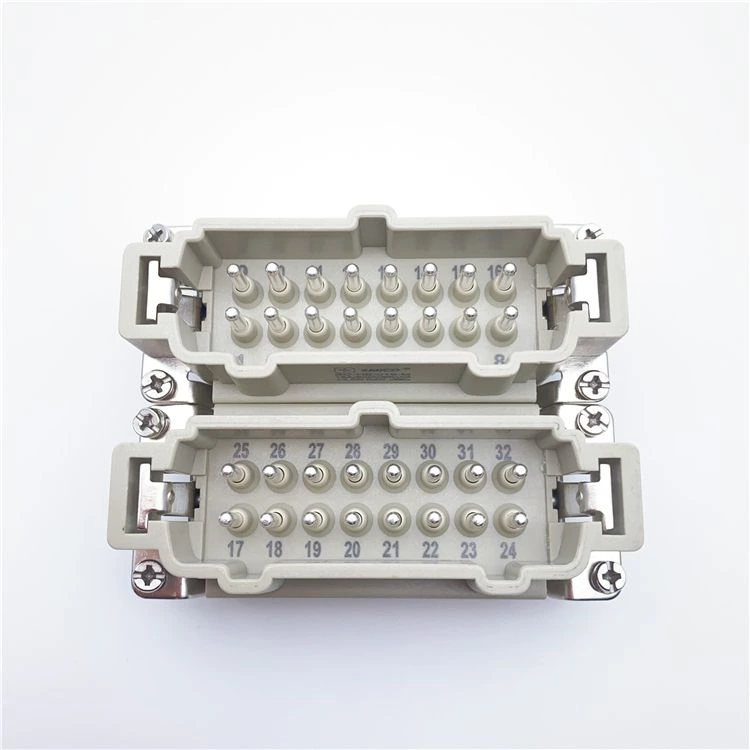

32 polos + PE, 16 A, inserto macho de tornillo
| Inserciones | Carcasa adecuada: 32B Capucha/Carcasa |
| Número de contactos | 32 |
| Datos eléctricos según EN 61 984 | |
| ---Corriente nominal | 16A |
| ---Conductor de tensión nominal | 500 V |
| ---Tensión de impulso nominal | 6 kV |
| ---Grado de contaminación | 3 |
| ---Grado de contaminación 2 también | 16 A 400/690 V 6 kV 2 |
| Tensión nominal según UL/CSA | 600 V |
| Resistencia de aislamiento | ≥1010 Ω |
| Material | policarbonato |
| Limitar las temperaturas | -40℃...+125℃ |
| Inflamabilidad según UL 94 | V0 |
| Vida útil mecánica (ciclos de apareamiento) | ≥500 |
| Contactos | |
| Material | aleación de cobre |
| Superficie | chapado en oro duro |
| bañado en plata dura | |
| Resistencia de contacto | ≤1 mΩ |
| Terminal de tornillo | |
| ---Calibre Wrie | 0,14-2,5 mm2 |
| ---AWG | 26-14 |
| ---Par de apriete/prueba | 0,5 N·m |
| ---Longitud de pelado | 7,0 mm |
El conector de servicio pesado SMICO puede coincidir con los siguientes intercambiables.
El capó y la carcasa para H32B.
| Proveedor | Inserto de enchufe | Inserto de enchufe |
| SMICO | SO-HE-016-M SO-HE-032-M | SO-HE-016-F SO-HE-032-F |
| H | 09330162601 | 09330162701 |
| ILME | CNEM 16 T CNEM 16 TN | CNEF 16 T CNEF 16 TN |
| TE | ||
| ÉPICA DE LAPP | 10.1940 10.2020 | 10.1950 10.2030 |
| FÉNIX | 1648238 1584871 | 1648241 1584884 |
| MOLEX | ||
| WEIDMULLER | HDC HE 16 MS HDC HE 16 MS 17-32 | HDC HE 16 FS HDC HE 16 FC 17-32 |
| WIELAND | 70.310.1602.0 70.310.3202.0 | 70.300.1602.0 70.300.3202.0 |
| ANFENOL |
