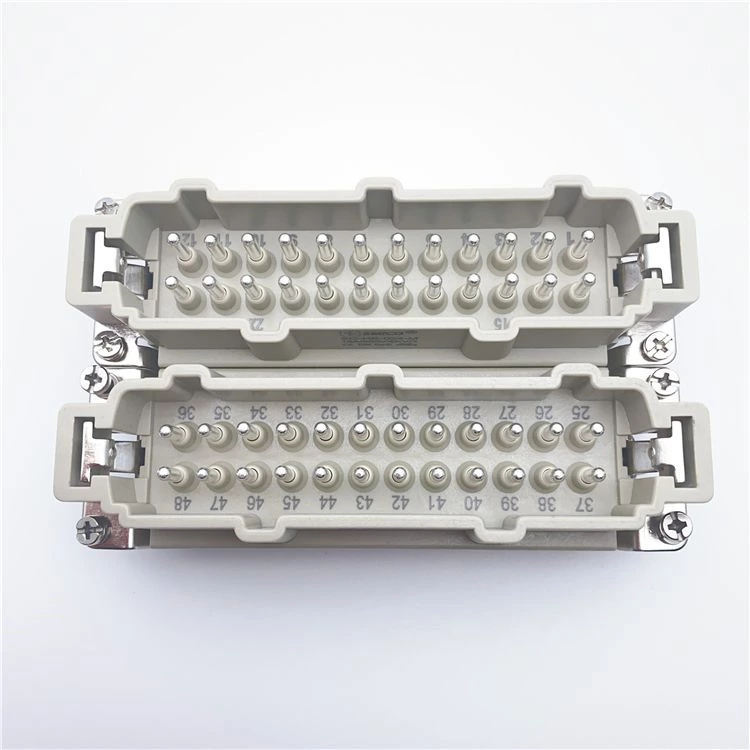

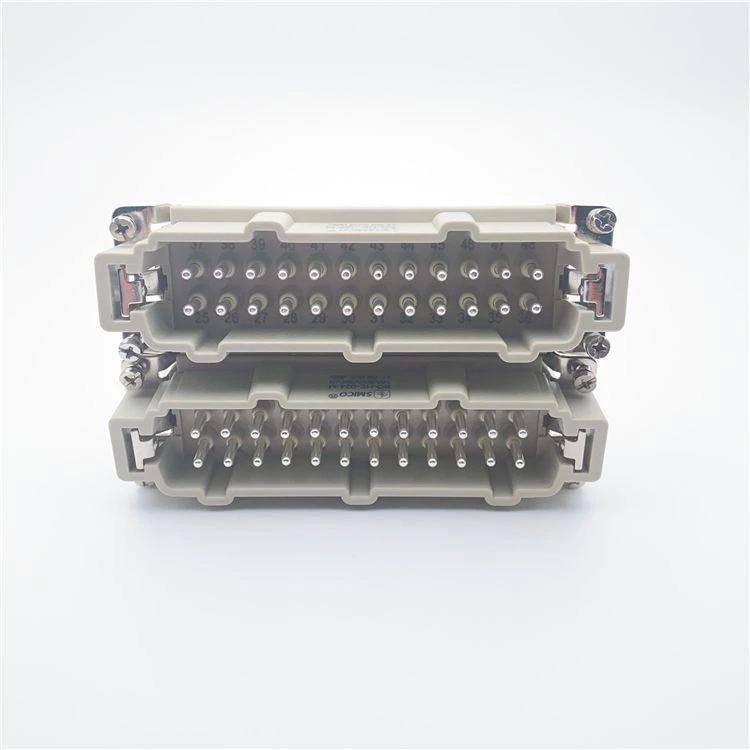

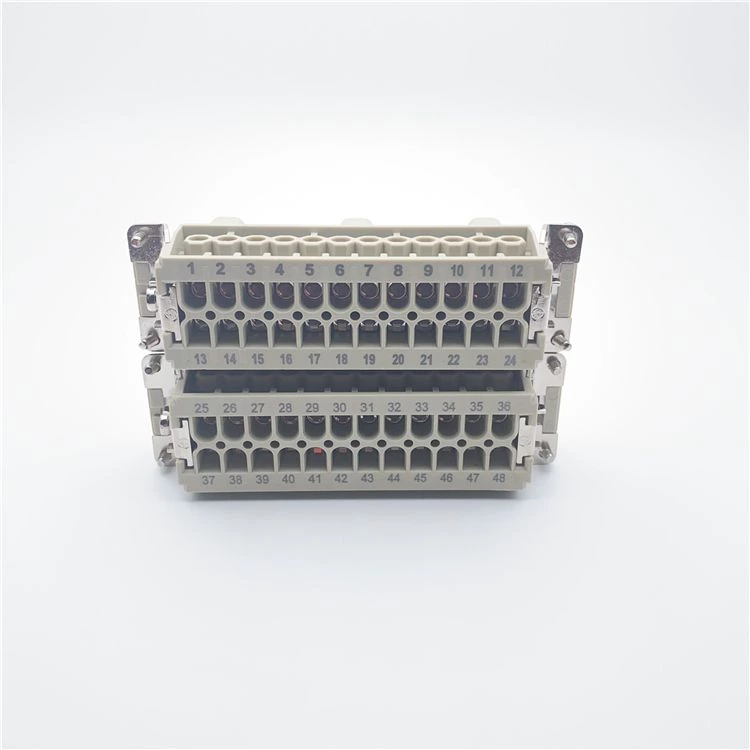

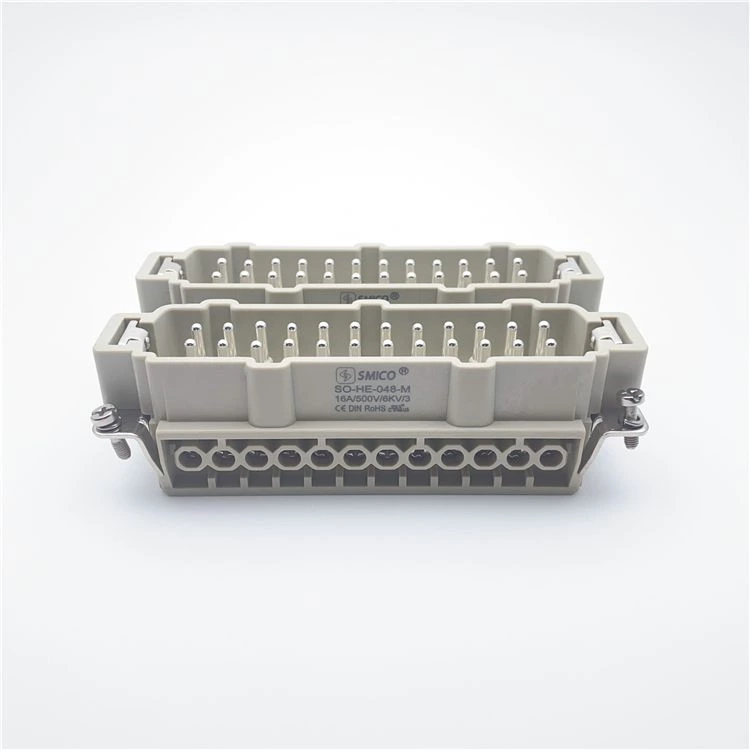

Conectores eléctricos automotrices HE-048, insertos macho de 48 pines, IP65, uso para robort
- Parte:
- SO-HE-048-M
- Número de contactos:
- 48 PIN
- Corriente nominal:
- 16A
- Conductor de tensión nominal:
- 500 V
- Certificación de productos:
- UL CUL CE ROHS DMT IEC-61984
- Número de pedido:
- 09330242611
- Detalles del Embalaje:
- Cajas de Exportación Estándar
- Tiempo de Entrega:
- Dentro de 7 Días
- Términos de Pago:
- L/C, T/T, Western Union, Paypal
- Capacidad de Suministro:
- 100000 piezas por mes
| Inserciones | Carcasa adecuada: 48B Capucha/Carcasa |
| Número de contactos | 48 |
| Datos eléctricos según EN 61 984 | |
| ---Corriente nominal | 16A |
| ---Conductor de tensión nominal | 500 V |
| ---Tensión de impulso nominal | 6 kV |
| ---Grado de contaminación | 3 |
| ---Grado de contaminación 2 también | 16 A 400/690 V 6 kV 2 |
| Tensión nominal según UL/CSA | 600 V |
| Resistencia de aislamiento | ≥1010 Ω |
| Material | policarbonato |
| Limitar las temperaturas | -40℃...+125℃ |
| Inflamabilidad según UL 94 | V0 |
| Vida útil mecánica (ciclos de apareamiento) | ≥500 |
| Contactos | |
| Material | aleación de cobre |
| Superficie | chapado en oro duro |
| bañado en plata dura | |
| Resistencia de contacto | ≤1 mΩ |
| Terminal de tornillo | |
| ---Calibre Wrie | 0,14-2,5 mm2 |
| ---AWG | 26-14 |
| ---Par de apriete/prueba | 0,5 N·m |
| ---Longitud de pelado | 7,0 mm |
El conector de servicio pesado SMICO puede coincidir con los siguientes intercambiables.
El capó y la carcasa para H48B.
| Proveedor | Inserto de enchufe | Inserto de enchufe |
| SMICO | SO-HE-024-M(1-24) SO-HE-048-M(25-48) | SO-HE-024-F(1-24) SO-HE-048-F(25-48) |
| H | 09330242601 09330242611 | 09330242701 09330242711 |
| ILME | CNEM 24 T CNEM 24 TN | CNEF 24 T CNEF 24 TN |
| TE | ||
| ÉPICA DE LAPP | 10.1960 10.2040 | 10.1970 10.2050 |
| FÉNIX | 1648296 1584949 | 1648306 1584949 |
| MOLEX | ||
| WEIDMULLER | HDC HE 24 MS HDC HE 24 MS 25-48 | HDC HE 24 FS HDC HE 24 FS 25-48 |
| WIELAND | 70.310.2402.0 70.310.4840.0 | 70.300.2402.0 70.300.4840.0 |
| ANFENOL |
Los conectores de alta resistencia (HDC) son conectores industriales rectangulares diseñados para transmitir energía, datos y señales en las condiciones más exigentes. En entornos con vibraciones, riesgo de polvo, cambios de temperatura e impactos mecánicos, nuestros conectores HDC ofrecen una solución fiable con carcasas de aluminio resistentes a la caída de rocas con un grado de protección de IP65 a IP69k. Homologados según la norma EN/IEC 61984, nuestros conectores HDC ofrecen una gama de 10 A a 650 A y están disponibles con hasta 216 contactos.
La cartera de HDC se compone de:
- Campanas, carcasas y bases: disponibles en diferentes grados de protección IP65, IP67, IP68 e IP69k
- Sistemas de contacto: desde 5 A hasta 650 A con terminación de tornillo, crimpado y abrazadera de jaula.
- Insertos: disponibles en hasta 216 pines en un conector para engarce, terminación de tornillo o abrazadera de jaula
