Conectores industriales HE 016 F de 16 pines para trabajo pesado, 16 A, 500 V, terminal de tornillo
- Parte:
- SO-HE-016-F
- Número de contactos:
- 16
- Corriente nominal:
- 16A
- Conductor de tensión nominal:
- 500 V
- Certificación de productos:
- UL CUL CE ROHS DMT IEC-61984
- Número de pedido:
- 09330162701
- Detalles del Embalaje:
- Cajas de Exportación Estándar
- Tiempo de Entrega:
- Dentro de 7 Días
- Términos de Pago:
- L/C, T/T, Western Union, Paypal
- Capacidad de Suministro:
- 100000 piezas por mes

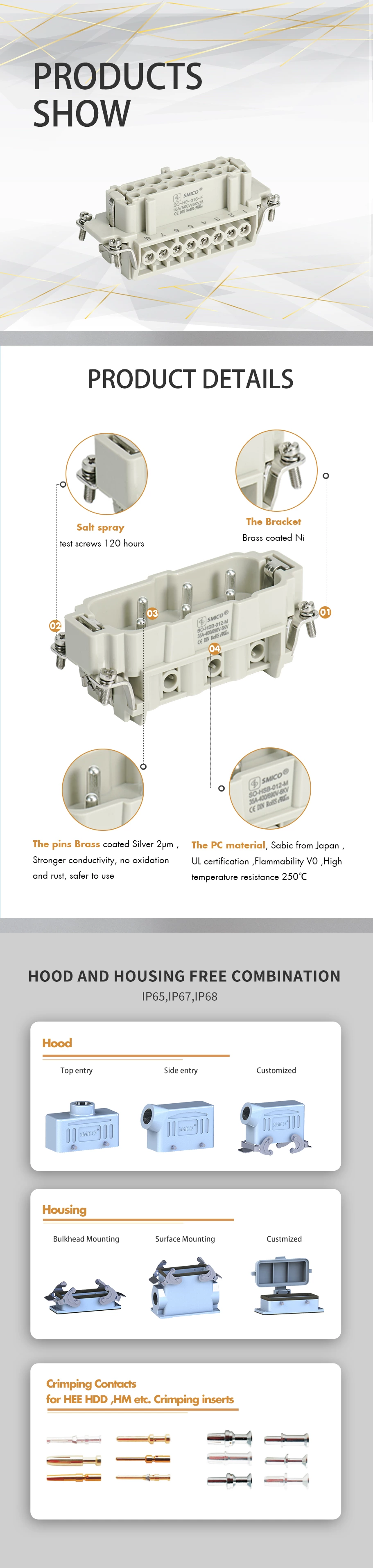

Conectores industriales HE 016 F de 16 pines para trabajo pesado, 16 A, 500 V, terminal de tornillo
16 polos + PE, 16 A, inserto hembra de tornillo
| Inserciones | Carcasa adecuada: 16B Capucha/Carcasa |
| Número de contactos | 16 |
| Datos eléctricos según EN 61 984 | |
| ---Corriente nominal | 16A |
| ---Conductor de tensión nominal | 500 V |
| ---Tensión de impulso nominal | 6 kV |
| ---Grado de contaminación | 3 |
| ---Grado de contaminación 2 también | 16 A 400/690 V 6 kV 2 |
| Tensión nominal según UL/CSA | 600 V |
| Resistencia de aislamiento | ≥1010 Ω |
| Material | policarbonato |
| Limitar las temperaturas | -40℃...+125℃ |
| Inflamabilidad según UL 94 | V0 |
| Vida útil mecánica (ciclos de apareamiento) | ≥500 |
| Contactos | |
| Material | aleación de cobre |
| Superficie | chapado en oro duro |
| bañado en plata dura | |
| Resistencia de contacto | ≤1 mΩ |
| Terminal de tornillo | |
| ---Calibre Wrie | 0,14-2,5 mm2 |
| ---AWG | 26-14 |
| ---Par de apriete/prueba | 0,5 N·m |
| ---Longitud de pelado | 7,0 mm |
El conector de servicio pesado SMICO puede coincidir con los siguientes intercambiables.
El capó y la carcasa para H16B.
| Proveedor | Inserto de enchufe | Inserto de enchufe |
| SMICO | SO-HE-016-M | SO-HE-016-F |
| HARTING | 09330162601 | 09330162701 |
| ILME | CNEM 16 T | CNEF 16 T |
| TE | ||
| ÉPICA DE LAPP | 10.1940 | 10.1950 |
| FÉNIX | 1648238 | 1648241 |
| MOLEX | ||
| WEIDMULLER | HDC HE 16 MS | HDC HE 16 FS |
| WIELAND | 70.310.1602.0 | 70.300.1602.0 |
| ANFENOL |
SMICO ofrece una solución de cartera completa que puede satisfacer fácilmente los diversos requisitos de conexión y espacio en aplicaciones de maquinaria.
• HMN
— Diseño modular
— Fácil configuración de la interfaz
— Solución integrada para transmitir potencia, señales y datos
• Serie HE/HA/HD
— Amplia gama de diferentes versiones en cuanto a cantidad de pines, tamaño del conector y capacidad para requisitos de corriente y voltaje.
— Amplia gama de contactos disponibles con diferentes recubrimientos
— Cubiertas y carcasas con revestimiento o protección EMC para adaptarse a diversos requisitos de soluciones
