Cómo identificar el modelo y la especificación de la férula a través del objeto físico
El conector de alta resistencia (HDC) se utiliza ampliamente en entornos hostiles y consta de tres componentes importantes: casquillo, pin y carcasa. El casquillo y el pin forman un módulo eléctrico que proporciona la conexión eléctrica al dispositivo, mientras que la carcasa está hecha de metal o material termoplástico, lo que proporciona una protección mecánica y ambiental fiable para la conexión eléctrica. Existen numerosos modelos estándar de casquillos, y los tipos utilizados en las distintas industrias también varían. ¿Cómo identificar el modelo y las especificaciones del casquillo y encontrar el producto adecuado?
1: Primero, ¿qué serie se distingue por el número de pines, voltaje y corriente?
2. A continuación, se describen los métodos de cableado. Estos incluyen principalmente conexión por tornillo, conexión por tornillo axial, conexión por metralla y conexión por prensado en frío.
①Si hay pasadores, se trata de una conexión por tornillo, una conexión por tornillo axial y una conexión por metralla, y luego se distinguen según las características de estas conexiones.
②Si no hay pasador, es una conexión prensada en frío.
3: Por último, distinguir el núcleo masculino o el núcleo femenino; (masculino y femenino)
①Después de instalar el pasador, si se puede tocar la superficie del pasador, el tipo de metal del pasador se puede caracterizar como macho;
②Si no puede tocar el metal del pasador en la superficie, se puede caracterizar como hembra.

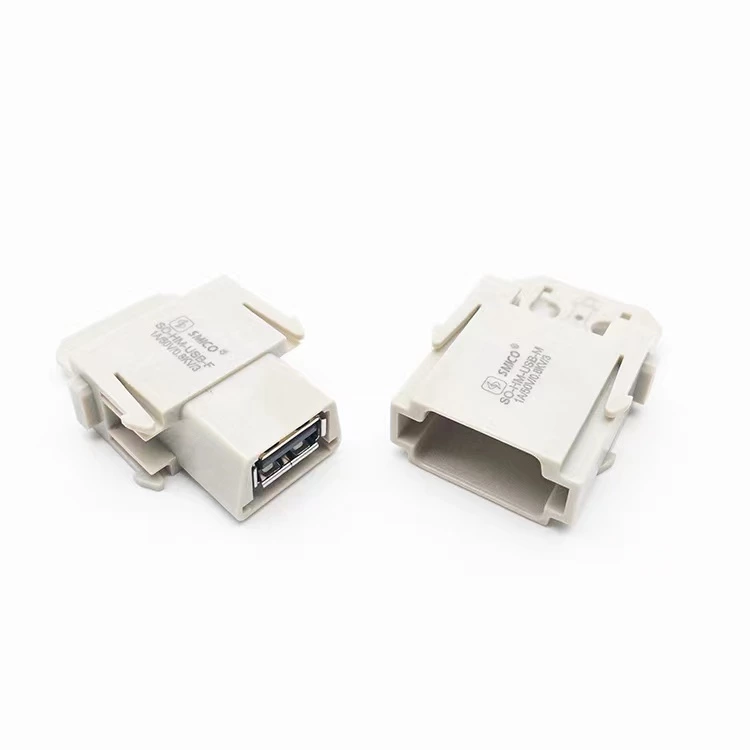

| Modelo | Tensión nominal | Corriente nominal | Número de pines | Método de conexión | |
| JA | Mini insert | 250 V, 230/400 V | 10A, 16A | 2, 3, 4, 10, 16, 32 | Terminal de tornillo, crimpado y abrazadera de jaula |
| ÉL | Inserto convencional | 500 V | 16A | 6,10,16,24,32,48 | Terminal de tornillo, crimpado y abrazadera de jaula |
| HVE | Inserto de alto voltaje | 830 V, 400/690 V | 16A | 3,6,10,12,20,16,32 | Tornillo, terminal de crimpeado |
| Hola | Inserto de alta densidad | 500 V | 16A | 10,18,32,40,46,64,92 | Terminal de crimpeado |
| HD y HDD | Inserto de ultra alta densidad | 250 V, -120 V/~50 V | 10A | 7,8,15,25,50,40,64,80,128, 24,42,72,108,144,216 | Terminal de crimpeado |
| HSB | Inserto de alta corriente | 400 V/690 V | 35A | 6,12 | Terminal de tornillo |
| Hong Kong | Inserto combinado | 400/250 V, 690/250 V, 830/400 V, 690/400 V, 690/160 V, 690 V | 16/10A,70/16A,80/16A, 40/10A,40A,1 00/16A,100A | 8+24,4+4,4+0,4+8,4+2,6+6, 6+12,6+36,12+2,12+0,8+0 | Tornillo, terminal de crimpeado |
| Su Majestad | Inserto modular | 1000,830,690,500,2900/5000, 230/400,400,250,160,50 V | 200A,100A,70A,40A,16A, 10A, 5A, 4A, 1A | 1, 2, 3, 3/4, 4, 5, 6, 8, 20, 12, 17, 9, 25 | Terminal de tornillo, crimpado y abrazadera de jaula |
| Cuartel general | Inserto compacto y mini | 830 V, 400 V, 230/400 V, 250 V, 500 V ,400/690 V | 40A, 16A, 10A, 40/10A | 2,4/2,5/0,7/0,8/0,17,17/0 | Tornillo, terminal de crimpeado |
